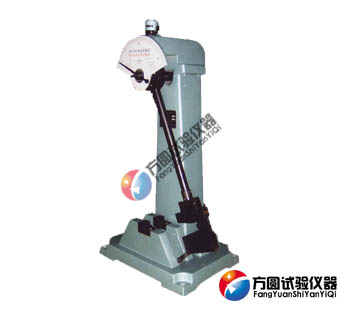

JB-300型手動擺錘式衝擊試驗機

　　JB-300型手動擺錘式衝擊試驗機用於測定金屬材料在動負荷狀態下抵抗衝擊的性能，從而判斷材料在動負荷作用下的質量狀況。本JB-300型手動衝擊試驗機為手控型，掛擺、衝擊、製動為人工手動控製。適用於衝擊韌性較大的黑色金屬，如鋼鐵及其合金材料的衝擊性能試驗等。GB229-2007 《金屬材料 夏比擺錘衝擊試驗方法》。

適用範圍：

 　　JB-300型手動衝擊試驗機是冶金、鍋爐壓力容器、鋼鐵、鋼管、五金、鑄造、泵、閥門、緊固件、車船、機械製造、石油化工、航空航天及科研院校等部門理化試驗室的首選理想衝擊設備。

設備配置：

 　　1、主機 1台；

 　　2、150J、300J 擺錘各 1個；

 　　3、內六角扳手S=12（扳鉗口座壓板螺釘）1件；

 　　4、支座調校器            1隻件；

 　　5、試樣對中器            1件；

 　　6、拆卸器（換擺用）      1套；

 　　7、地 腳 螺 釘           4套；

JB-300型手動擺錘式衝擊試驗機技術指標：

　　延伸閱讀：

 　　JB-300的空擊試驗和檢查

 　　空擊試驗的目的是為了檢查能量損失是否過大，操作時將JB-300手動擺錘式衝擊試驗機擺錘升起至予揚角位置，手動指針撥至最大讀數值，操縱手控盒“衝擊”按鈕，當完成一次衝擊回落時，用手迅速地將指針撥回讀數盤最大讀數值處，待錘完成第二次衝擊後，將其控製到 “製動”位置，讀取指針指示值，將兩次指示值（第一次應為0）之差除以2即為一次空擊過程中的能量損失。對最大衝擊能量為300焦耳的擺錘能量損失允許1.5焦耳，對最大衝擊能量為150焦耳的擺錘能量損失允許0.75焦耳，如果超出允許值，則應檢查彈性墊圈壓力是否過大，撥針是否鬆動和位置準確與否，製動帯離合位置是否合理以及擺軸軸承是否靈活等，直到達到允許值要求。

 　　衝擊試驗過程電氣控製原理

 　　1、按動JB-300擺錘式衝擊試驗機取擺按紐，通過繼電器和離合器、接觸器的動作，接通LD；擺錘揚至最高位置後，碰到微動開關，電機停轉，其他電器線路複位，保險銷伸出。
