- 產品介紹

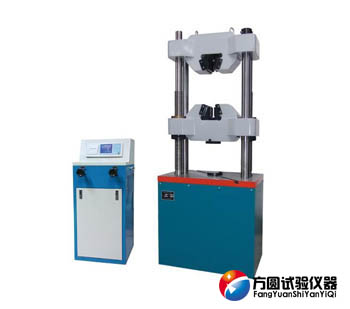

1.WE-100B/300B數顯式液壓萬能試驗機采用手動控製、液壓加載，電子測量、液晶顯示、試驗數據自動處理，試驗結果打印，主要用於完成對金屬材料和非金屬材料的拉伸、壓縮、彎曲等力學性能， 完全符合國家GB/T16826-2008《電液伺服萬能試驗機》及《金屬材料 室溫拉伸試驗方法》GB/T228-2002標準要求；同時能滿足： ISO、ASTM、JIS等標準中對材料的實驗要求。可自動求取屈服力，抗拉強度等材料力學性能指標。增加附具後可完成：高強螺栓、鏈條、鋼絲繩等材料的試驗。
2.WE-100B/300B數顯式液壓萬能試驗機主機采用雙絲杠中橫梁傳動機構, 液壓缸下置，安裝試樣方便，穩定性好，造型美觀.
3. WE係列數顯液壓萬能試驗機是老式液壓萬能試驗機的理想換代產品。
二、方案簡述：
1.適用範圍：用於金屬材料的拉伸、壓縮、彎曲試驗；增加簡單附件，可完成膠帶、鏈條、環鏈、 鋼絲繩、電焊條等材料的力學性能試驗。
2.特點描述：度盤顯示（電子測力，液晶顯示，試驗數據處理、打印存儲功能）具有操作方便，數據直觀。是公路工程、建材、機械等行業理想的實驗設備。
三、WE-100B/300B數顯式液壓萬能試驗機技術參數：
| 產品型號 | WE-100B | WE-300B | WE-600B | WE-1000B | ||
| 主機結構形式 | 雙立柱雙絲杠油缸下置式結構 | |||||
| 最大試驗力 | 100 kN | 300 kN | 600 kN | 1000 kN | ||
| 試驗機級別 | 1級 | |||||
| 試驗力測量範圍 | 2%-100% | |||||
|
試驗力示值 相對誤差 |
≦示值的±1% | |||||
| 活塞最大移動速率 | 70（mm/min） | |||||
| 橫梁調整速度 | 120（mm/min） | |||||
| 活塞最大行程 | 250mm | |||||
| 控製方式 | 手動加載 | |||||
| 有效拉伸空間 | 650mm | |||||
| 有效壓縮空間 | 550mm | |||||
| 立柱間距 | 540mm | 540mm | 540 | 650mm | ||
| 夾緊方式 | 手動夾緊(可選配液壓夾緊) | |||||
| 圓試樣夾持直徑 | φ6-φ26mm | φ6-φ26mm | φ13-φ40mm | φ13-φ40mm | ||
| 扁試樣夾持厚度 | 0-15mm | 0-15mm | 0-15mm | 0-30mm | ||
| 扁試樣夾持寬度 | 70mm | 70mm | 75mm | 75mm | ||
| 上下壓盤尺寸 | φ160/204*204mm（選配） | |||||
| 彎曲支輥間距 | 600 mm | |||||
| 彎曲支輥寬度 | 140mm | |||||
| 安全保護裝置 | 機械限位保護和軟件過載保護 | |||||
| 主機外形尺寸（mm） | 810×560×2050 | 810×560×2050 | 830×580×2150 | 1060×660×2450 | ||
| 主機電源 | 0.55KW | 0.55KW | 0.55KW | 0.75KW | ||
| 油源控製櫃外形尺寸（mm） | 580×550×1280 | 580×550×1280 | 580×550×1280 | 580×550×1280 | ||
| 控製櫃電源 | 1.5 KW | 1.5 | 1.5 | 1.5 | ||
| 主機機重量 | 1500kg | 1800kg | 2100kg | 2800kg | ||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
WE-B液壓萬能試驗機使用操作方法
1、度盤選用
試驗人員在作試驗前應對試件最大載荷有所估計，以便選用相應的測量範圍，才能得到準確的數據。例如：某試件估計最大載荷不超過100kN的就應選用120kN的量程，如估計試件最大載荷不超過200kN的就應選用300kN的量程，這樣是為了保證試驗結果數據能更準確。選用某一個測量範圍時，相應的調整緩衝閥的手柄對準相應的測量範圍的刻線。
2、擺錘的懸掛
本WE-B液壓萬能試驗機采用擺錘形式，根據測量範圍的不同而懸掛不同的鉈。有三個量程按圓周等級分布在同一個度盤上。鉈共三個，分別刻A、B、C字樣，A鉈固定在擺杆上，不用拆下。試驗時A鉈用於量程為0-120kN，A+B鉈用於0-300kN，A+B+C鉈用於0-600kN的量程。
3、指針零點的調整及平衡鉈的調節
做試驗之前一定要將指針調到零位，調整的方法是開動油泵並送油使活塞上升一段距離約5-10mm，然後轉動齒條使指示針對準零線。當指針對準零點時，擺錘應處於鉛垂位置，若不處於鉛垂則應調節平衡鉈，使之刻線對準。
4、試驗力速度指示器
試驗力速度指示器是由微型直流電動機、控製板及換檔波段開關組成，通過波段開關的電位器來改變加在電機上的電壓，並通過弦線，使從動輪運轉，軸套上的指示盤可獲得三種不同的輪速。
5、送油閥與回油閥的操作
在操作送油閥前先將加載速度指示裝置開啟，並迅速將調節器旋到適當位置，使指示盤保持一定的轉速。轉速均用秒表測定。為了使油泵輸出的油很快地進入油缸，快速升起活塞以減少輔助時間，開始時送油閥可以開得大一些。當試件開始加載時應注意操縱送油閥手柄，根據試件的加載速度調節送油閥，即指針運動應與指示盤保持同步。試樣被破壞後，慢慢地旋開回油閥，使油缸內的油回到油箱，此時擺錘徐徐落下，度盤的主動針回零位，被動針停在試樣破壞的最大力值處。
6、應力-應變記錄的使用
做試驗前，將記錄紙卷在描繪筒上，用彈簧片夾緊，弦線的一端固定在主機的工作台上，在描繪筒的槽繞一圈，在另一端掛一重錘。
