- 產品介紹

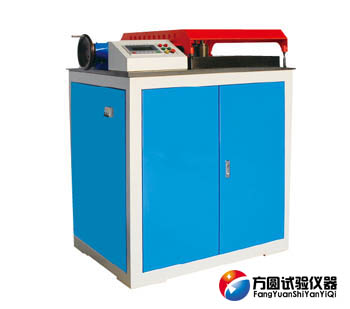

GW係列40B/50B鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平麵反向彎曲試驗的一種工藝設備。其主要參數符合GB/T1499.2-2007《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》和YB/T5126-2003《鋼筋混凝土用鋼筋 彎曲和反向彎曲試驗方法》中的有關規定。可廣泛用於鋼鐵冶金、鋼架結構、預製構件、建工建材、鋼筋生產等企業以及質量監督所、工程質檢站、科研院所、大專院校等單位，是檢驗螺紋鋼筋冷彎性能和反彎性能不可缺少的理想試驗設備。
功能特點：
試驗機有機架、工作台、工作盤、減速機、壓緊裝置、電氣控製箱、安全防護罩和彎曲附件等構成，具有結構緊湊、操作簡單、承載能力大、運行平穩、噪音低，且彎曲角度顯示直觀、安全可靠、維修方便等特點。為了保證操作人員和設備的安全，試驗機還配備了可靠的限位機構，當電氣控製部分發生失控或操作時可及時是設備停止運轉。
技術參數：
| 型號規格 | GW-40B | GW-50B |
| 試驗最大直徑 | φ40mm | φ50mm |
| 正向彎曲角度 | 0-180°內任意設定 | |
| 反向彎曲角度 | 0-25°內任意設定 | |
| 工作盤轉速 | ≤20°/s | |
| 輥心距離 | 165mm | 165mm |
| 工作盤直徑 | φ580mm | φ760mm |
| 支撐臂調整方式 | 電動調整 | |
| 鋼筋彎心附件 | HRB-335/φ6-φ40/或選配 | HRB-335/φ6-φ50/或選配 |
| 電動機功率 | 1.5kw | 3kw |
| 機器外形 | 1200×900×1188mm | 1700×1170×1150mm |
| 機器重量 | 1500kg | 2500kg |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
GW-40鋼筋彎曲試驗機操作規程
1、在被檢驗的金屬線材上截取長200mm-500mm的一段，進行矯直，矯直時不得損傷線材表麵。
2、按照參數表中線材直徑大小選擇夾片園弧半徑r，夾片園弧頂部至撥杆底麵的距離b，以及撥杆孔φ，每付夾片上都打印了園弧半徑數字以供選擇。
3、主杆上有相互垂直的四個孔，調正拔杆的方向可得到你所需要的孔位。
4、將搖臂處於垂直的位置，並以此作試驗的起始狀態，將試樣先穿入兩麵三刀夾片中底板的孔內，然後垂直向上從撥杆的下部穿過撥杆孔再穿入上夾至頂部，轉動上夾頭手柄把線材上端的夾緊。
5、用手把上夾頭往下按15-25mm後穩住，轉動主夾片手柄將下端夾緊進行彎曲。
6、彎曲試樣時，應使用較均勻的速度（約1次/秒）。
7、彎曲記數是從起始位置向右彎曲90度，試樣返回至起始位置為第一次，再向左彎曲90度，試樣再返回起始位置為第二次以此類推至試樣折斷為止，試樣折斷的最後一次GW-40鋼筋彎曲試驗機次數不計。
8、長期使用後夾片的園弧表麵若出現壓傷的痕跡應更換夾片
9、油杯及有相對滑動處應經常加油，保持潤滑。
10、使用後應擦拭幹淨並塗上防鏽油以防鏽蝕。
GW-40鋼筋彎曲試驗機注意事項
1、檢查機械性能是否良好、工作台和彎曲機台麵保持水平；並準備好各種芯軸工具擋。
2、按加工鋼筋的直徑和GW-40鋼筋彎曲試驗機的要求裝好芯軸，成型軸，擋鐵軸或可變擋架，芯軸直徑應為鋼筋直徑的2.5倍。
3、檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠，經空機運轉確認正常方可作業。
4、作業時，將鋼筋需彎的一頭插在轉盤固定備有的間隙內，另一端緊靠機身固定並用手壓緊，檢查機身固定， 確實安在擋住鋼筋的一側方可開動。
5、作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
6、彎曲鋼筋時，嚴禁加工超過機械規定的鋼筋直徑、根數及機械轉速。
7、彎曲高硬度或低合金鋼筋時，應按GW-40鋼筋彎曲試驗機規定換標最大限製直徑，並調換相應的芯軸。
8、嚴禁在彎曲鋼筋的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊，彎鉤不得朝上。
9、轉盤換向時，必須在停穩後進行。
