一、產品概述：

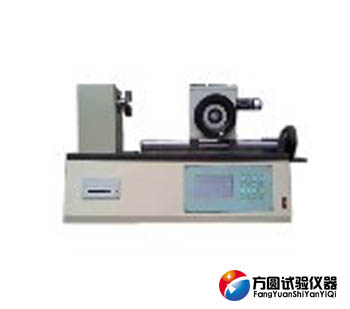

TNS臥式彈簧扭轉試驗機（TNS-S5000/TNS-S2000/TNS-S1000/TNS-S500）由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成，適用於對各種扭轉彈簧，蝸卷彈簧做扭轉試驗，在一定的轉角下測定彈簧的扭矩，或在一定的扭矩下測定彈簧的轉角，也可用於其它彈性元件和磨擦機構的扭轉試驗。。該試驗機通過電機、減速機、齒輪的傳動，帶動扭轉彈簧作往複運動，實現對扭簧的扭轉性能的檢測。該機無汙染、效率高，具有較寬的調頻範圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。主要使用於彈簧製造，低壓電器，動力機械，大專院校及科研單位實驗試等單位。
二、方案描述：
【主機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優
質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，
保證其使用壽命。試樣的安裝、拆卸方便、快捷。
【傳動係統】采用蝸輪蝸杆減速器傳動，保證傳動的均勻、穩定及傳動精度。
【測量顯示係統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩
傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的最大扭
矩、最大扭轉角度、扭轉強度等。
【安全保護裝置】達到設置次數自動停機。
三、工作條件:
試驗機在下列條件下正常工作:
(1)在室溫20±10 ℃ 範圍內,相對濕度≤80%;
(2)在穩固的基礎上放置;
(3)在周圍無振動,無腐蝕性介質和無強電磁場幹擾的清潔的環境中;
(4)電源電壓的波動範圍不應超過額定電壓的±10%。
四、主要規格參數和技術指標：
| 序號 | 項 目 名 稱 | 規 格、參 數 及 指 標 | |||
| 1 | 產品型號 | TNS-S5000 | TNS-S2000 | TNS-S1000 | TNS-S500 |
| 2 | 最大試驗扭矩MN （Ｎmm） | 5000 | 2000 | 1000 | 500 |
| 3 | 扭矩最小讀數值 （Ｎmm） | 0.5 | 0.2 | 0.1 | 0.05 |
| 4 | 扭矩精確測量範圍（Ｎmm） | 500-5000 | 200-2000 | 100-1000 | 50-500 |
| 5 | 扭轉角最大讀數值( o ) | 9999.9 | |||
| 6 | 扭轉角最小讀數值( o ) | 0.1 | |||
| 7 | 扭矩盤間最大距離（mm） | ≥160 | |||
| 8 | 扭矩示值相對誤差 | ≤±1.0% | |||
| 9 | 扭矩示值重複性相對誤差 | ≤1.0% | |||
| 10 | 工作電壓(v) | AC220V±10% | |||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
TNS臥式彈簧扭轉試驗機操作規程
1.新建試驗記錄
2.輸入試驗機試樣的參數，在設置參數時分為2個部分，試樣參數和預設參數及結果，對於試樣參數這部分知識針對螺旋彈簧而設置的，當試樣為碟簧、板簧時，這些參數可以不填寫，不填寫的參數報表中不打印。
3.參數設置完成後將試樣放置於夾具的中心位置。
4.設置試驗參數，試驗速度不要過大，否則試驗結果不準確。
5.待準備就緒後試驗開始。點按鈕試驗開始開始試驗，試驗完成後自動結束，也可以在試驗過程中點試驗介紹按鈕結束試驗。
6.查看試驗結果並打印結果報表，數據信息會以Word表格的形式展現。
TNS臥式彈簧扭轉試驗機常見故障及解決
1、開機後無顯示
①是否正常供電：用電筆或萬用表測量220V電壓
②電源插座的保險管是否燒壞：打開機身插座，取出保險管檢查是否熔斷
③開機時是否有蜂鳴聲：如果有蜂鳴聲說明機器運行，應該是顯示屏鬆動或故障
④開機時無蜂鳴聲：打開TNS臥式彈簧扭轉試驗機後蓋檢查與變壓器的各連線是否脫落，電路板上的電源插頭是否脫落，若無脫落，可測量變壓器輸出是否為交流9V
⑤若上述檢測均正常，可與廠家聯係
2、加載後，力值無顯示
①傳感器是否連接好：重新連接
②傳感器是否過載：直接與廠家聯係
3、下壓手柄時，角度不變化
檢查TNS臥式彈簧扭轉試驗機編碼器插頭是否鬆動
4、打印機不正常打印
①開機後打印機指示燈是否點亮：如果不亮可打開後蓋檢查打印機與電路板間連線是都鬆動
②打印紙是否用完：打開打印機前蓋，檢查是否有打印紙
5、顯示的力值波動較大或重複性較差
①加載是否勻速緩慢：加載盡可能平穩
②周圍是否有強磁場：更換試驗地點進行測試
③與傳感器相連的兩根立柱是都與其他物體接觸：如果試驗過程中觸碰立柱會影響實驗結果
④TNS臥式彈簧扭轉試驗機頂蓋是否與傳感器摩擦：使其保持一定間隙
