- 產品介紹
------------------------------------------------------------------------------------------------------------------
延伸閱讀：

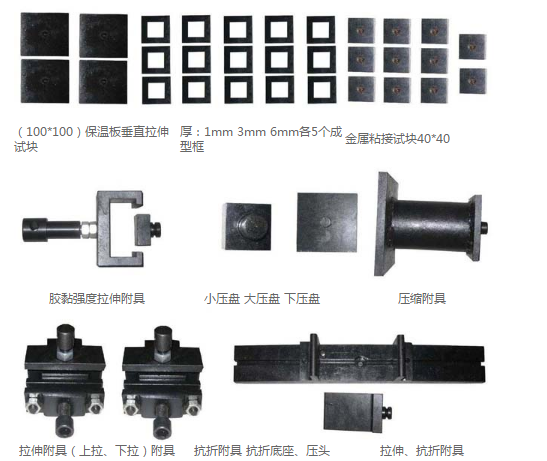

外牆保溫材料試驗機相關附具清單（國標）
1、JC/T992-2006 牆體保溫用膨脹聚苯乙烯板膠粘劑
聚苯板試板或水泥砂漿試板尺寸： 70x70x20mm 5件
附具： 拉伸用上夾具 40x40x10mm 連接M8xΦ20 長≥50mm 5件
試樣成型框： 外形70x70mm 內孔40x40mm 厚6mm 金屬板 5件
拉伸墊板：外形70x70mm 內孔43x43mm 厚3mm 金屬板 5件
拉伸專用下夾具：U型開口長92mm、寬75mm Φ18x100mm 連接軸 1套
拉伸速度：5mm/min 拉伸至破壞 計算5個式樣算術平均值
2、JGJ144-2004 外牆外保溫工程技術規範 夾具選配
A.7抗拉強度試驗方法
EPS板試樣： 100x100x50mm 5個
（用膠黏劑將試樣上下表麵分別與100x100mm金屬板粘結）
夾具： 金屬試驗板：100x100x5mm 10件
拉伸速度：5mm/min 至破壞 記錄拉力及破壞部位 計算5個式樣算術平均值
膠粘劑拉伸粘結強度試驗方法:
1.與水泥砂漿底板粘結試樣尺寸： 80x 40x40mm；在中部塗膠粘劑 40x40x3mm養護後，用適當的膠粘劑安十字搭接方式粘結砂漿底板
夾具：金屬板：100x100x5mm 10件
2.與EPS板粘結試樣尺寸： 100x100x50mm 5個
夾具：金屬板：100x100x5mm 10件
說明： A.7 A.8 可共 用一套 金屬板
玻纖網耐堿拉伸斷裂強度試驗方法
試樣：寬度50mm 長度300mm 徑向緯向 各20片
波紋拉伸夾具：寬度60mm 夾持高度50mm 1套/2件
拉伸速度：100mm/min 拉伸至破壞記錄拉力
3、GB/T8813-88《硬質泡沫塑料壓縮試驗方法》
試樣：100x100x50mm 5個
夾具：金屬壓板：100x100mm 或Φ150mm 1套/2件
4、JG/158-2004膠粉聚苯顆粒外牆外保溫係統
附錄F 係統抗拉強度試驗方法
試樣：100x100x70mm 5個 （用膠黏劑將試樣上下表麵分別與100x100mm金屬板粘結）
夾具： 金屬板：100x100x5mm 10件
拉伸速度：5mm/min 至破壞 記錄拉力及破壞部位
抗壓強度 軟化係數
試樣：100x100x100mm 5個 抗壓試驗加荷速率：0.5-1.5kN 計算5個算術平均值
軟化係數
試樣：100x100x100mm 5個 抗壓試驗加荷速率：0.5-1.5kN計算5個算術平均值
抗拉強度
按JGJ144-2004 外牆外保溫工程技術規範 A.7抗拉強度試驗方法
壓剪粘結強度
試樣：水泥砂漿塊 110x110x10mm 10塊 用標準漿塗料抹在兩水泥砂漿塊中間，兩塊相對並錯開10mm，
夾具：110mm砂漿壓剪裝置 上壓頭 120x20或Φ150mm 1套
試驗：抗壓試驗速度：5mm/min 加荷至破壞 計算5個算術平均值
抗裂砂漿拉伸粘結強度、浸水拉伸粘結強度
按 JG/T 24-2000 合成樹脂乳液砂壁狀建築塗料
抗裂砂漿壓折比
按GB/T17671-1999 水泥膠砂強度檢驗方法（ISO法）
耐堿網格布 斷裂強力 耐堿強力保留率 斷裂伸長率
試樣：寬度50mm 長度300mm 徑向緯向 各20片
波紋拉伸夾具：寬度60mm 夾持高度50mm 1套/2件
拉伸速度：100mm/min 拉伸至破壞記錄拉力
拉伸強度 斷裂伸長率
啞鈴狀I型試件 120x10x2 6件 無處理拉抻試驗
按《GB/T 16777-1997》建築防水塗料試驗方法 中8.2.2進行
夾具：波紋拉伸夾具：寬度60mm 夾持高度50mm 1套/2件
試驗： 200mm/min拉伸速度拉伸試件至斷裂，記錄斷裂時的最大荷載，並量取此時試件標線間距離（L1），
精確至0.1mm，測試5個試件，若有試件斷裂在標線外，其結果無效，應采用備用件補做。
5、 JG/T 24-2000 合成樹脂乳液砂壁狀建築塗料
黏結強度 浸水拉伸粘結強度
水泥砂漿試塊 70x70x20mm 10件
附具： 拉伸用上夾具 40x40x10mm 連接M8xΦ20 長≥50mm 5件
試樣成型框： 外形70x70mm 內孔40x40mm 厚6mm 金屬板 5件
拉伸墊板：外形70x70mm 內孔43x43mm 厚3mm 金屬板 5件
拉伸專用下夾具：U型開口長92mm、寬75mm Φ18x100mm 連接軸 1套
拉伸速度：5mm/min 拉伸至破壞 5個式樣計算算術平均值
6、JG149-2003 膨脹聚苯板薄抹灰外牆外保溫係統
膠粘劑 拉伸粘結強度 拉伸速度：5mm/min
試樣：40x40x3mm 6件
拉伸用上夾具 70x70x20mm 連接M8xΦ20 6件
拉伸墊板： 外形70x70mm 內孔40x40mm 厚6mm 金屬板 6件
拉伸專用下夾具：U型開口長92mm、寬75mm Φ18x100mm 連接軸 1套
拉伸速度：5mm/min 拉伸至破壞 取4個中間值計算算術平均值
膨脹聚苯板垂直於板麵方向抗拉強度
試樣：100x100x50mm 5個 夾具： 金屬板：100x100x5mm 10件
拉伸速度：5mm/min 拉伸至破壞 5個式樣計算算術平均值
抹麵膠漿
拉伸粘結強度 同6.3 膠粘劑 拉伸粘結強度
抗壓強度/抗折強度
按GB/T17671-1999 水泥膠砂強度試驗方法
抗壓夾具 40x40mm 客戶自備
抗折夾具 三點抗折 跨距0-300mm 可調 支座、壓頭Φ10mm
開裂應變 附錄E
試樣 600x100mm 膨脹聚苯板 徑向、緯向各6條 拉伸速度 0.5mm/min
夾具： 連接板（帶萬向節1件） 48件
（應變儀長150mm 精度0.1級客戶自備）
耐堿網格布 斷裂強力及斷裂強力保留率 斷裂應變
按《GB/T7689.5-2001》 增強材料 機織物試驗方法 第五部分 玻璃纖維拉伸斷裂強力和斷裂伸長的測定 類型 1
試樣：寬度50mm 長度350mm 5個
波紋拉伸夾具：寬度60mm 夾持高度50mm 1套/2件
拉伸速度：100mm/min 拉伸至破壞 5個式樣計算算術平均值
