- 產品介紹
一. 產品概述:

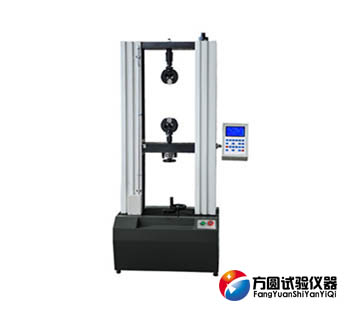

本公司生產的WDS數顯式電子萬能試驗機係列，可分為WDS-5/10/20/30/50/100六種型號，主要用於各種金屬、非金屬及複合材料進行拉伸、壓縮、彎曲等力學性能指標的測試。精密的自動控製和數據采集係統，實現了數據采集和控製過程的全數字化調整。在試驗中，檢測材料的最大承載拉力、壓力、抗拉強度、抗壓強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束後，由主控製器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束後既可查詢顯示，也可打印.
二. 功能特點：
1.采用門式框架結構，外觀造型大方、美觀。
2.采用交流調速係統，帶動精密滾珠絲杠副進行試驗，實現試驗速度的大範圍調節，試驗過程平穩、高效。
3.液晶數顯微電腦控製係統，實時顯示試驗力、試驗力峰值、試驗速度、位移，操作快捷、方便。
4.可實現試樣裝夾時橫梁的快速升降調整，操作靈活、隨意切換.
5.具有試驗結束後返回初始位置的功能，高效，快捷。
6.具有任意工作位置的限位保護功能及過載保護功能，可靠、安全
增加合適的附具，可實現對人造板、塑鋁板、鋁材、紙張、PVC、金屬圓材、管材等材料進行必要的拉伸、壓縮、彎曲、抗折、剝離試驗，附件靈巧、齊全。
三.試驗機的主要技術指標：
| 產品名稱 | 數顯式電子萬能試驗機（門式框架結構） | ||||||||
| 產品型號 | WDS-5 | WDS-10 | WDS-20 | WDS-50 | WDS-100 | ||||
| 結構形式 | 門式結構 | ||||||||
| 最大試驗力（KN） | 5Kn | 10Kn | 20Kn | 50Kn | 100Kn | ||||
| 試驗力級別 | 1級 | ||||||||
| 試驗力測量範圍 | 0.2%--100%FS | ||||||||
| 試驗力示值相對誤差 | ≤示值的±1% | ||||||||
| 力分辨率 | 1/500000 | ||||||||
| 位移測量裝置 | 光電編碼器 | ||||||||
| 位移示值相對誤差 | ≤示值的±1% | ||||||||
| 位移分辨率（mm） | 0.001 | ||||||||
| 位移速率調節範圍（mm/min） | 0.05-500無極調速 | ||||||||
| 安全保護裝置 | 機械限位保護和軟件過載保護 | ||||||||
| 有效拉伸空間（mm） | 750 | ||||||||
| 有效壓縮空間（mm） | 600 | ||||||||
| 有效試驗寬度（mm） | 350 | 350 | 350 | 400 | 450 | ||||
| 楔形夾具夾持方式 | 手動加緊/自動加緊 | ||||||||
| 壓縮附具(mm) | 壓盤直徑φ120或定製 | ||||||||
| 主機外形尺寸（mm） | 690×380×1650 | 690×380×1650 | 690×380×1650 | 755×355×1780 | 825×600×1950 | ||||
| 主機電源 | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.75KW/AC220V±10% | 1KW/AC380V±10% | ||||
| 主機重量（KG） | 320 | 320 | 340 | 420 | 560 | ||||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
WDS電子萬能試驗機主機包含哪些
高精度低噪音滾珠絲杠；專用光電編碼器，橫梁位移丈量部件；高穩定性調速體係、調速電機；電路放大器及大屏幕液晶顯示控製器。別的，WDS電子萬能試驗機還裝備拉伸和緊縮夾具各一套。
WDS萬能試驗機示值增大的原因和處理
WDS萬能試驗機在使用過程經常會出現示值增大，導致了很多客戶在檢測時不能得到準確的數據，造成這個問題的原因和處理方法：
1.檢查油路看看在油路中是否存在空氣，若有則需要進行排氣處理。
2.如果示值正差增大（指示值大於實際負荷，測試出的數值偏高），這是因為工作液壓缸摩擦力增大的緣故，這種情況往往會出現嚴重的“帶針”現象，這個時候就需要清洗液壓缸、活塞，並拋光液壓缸的缸體。
3.與上述情況相反示值負差增大（指示值小於實際負荷，測試出的數值偏低），這種情況也是會出現的，導致這種現象額原因是測力機部分摩擦力增大導致的，伴隨現象是擺體擺動不靈活，指針回零不好。
如果要解決這種情況應該在以下方麵著手：
首先，若擺體部分軸承不潔淨，則應進行清洗並適當的加注儀表潤滑油；其次，是測力活塞不潔淨，必須要予以清洗；再次，可能是齒杆的滾輪中軸承不潔淨，此時應進行清洗並適當的加注儀表潤滑油；最後，指針套軸承不潔淨，要進行清洗並適當的加注儀表潤滑油，總而言之出現這種情況的時候要檢查軸承是否潔淨，必要的時候進行清洗。
WDS萬能試驗機加荷振動處理辦法
1、機械共振，起原於鄰近其它機械的影響。可以經過改動裝置WDS試驗機的地址要設法避開這個要素。
2、裝置地基不牢或地腳螺絲鬆動。可固緊地腳螺絲或加固地基掃除。
3、油路係統中有很多空氣。掃除辦法是將油泵放氣螺釘翻開，開動油泵放出空氣，疾速上升油缸，疾速放油，重複進行幾回可放出油路係統中的空氣。
4、用油粘渡過低，活塞四周很多溢油或高壓管等處漏油。可按仿單更新油或反省油管接頭能否鬆動進行掃除。
5、送油閥內有雜質或鏽蝕等緣由。掃除辦法清洗送油閥，從新灌油、排氣。
6、溢油閥穩壓彈簧壓力過大。可經過稍鬆溢流閥外殼或改換彈簧掃除。
7、油泵鋼球與球座不密合或髒汙，活塞上的彈簧斷裂或彈力過小，柱塞活動受阻等。可檢修油泵，掃除有關毛病。
8、徑向柱塞油泵的變速箱內齒輪副齧合不良。掃除辦法調整油泵與電念頭銜接的螺釘。
9、電念頭有較大振動惹起共振。可緊固或檢修電念頭掃除毛病。
