一、產品概述：

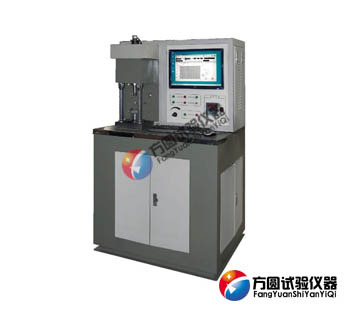

MPV-20B型摩擦磨損試驗機又名MPV-20B屏顯式PV摩擦試驗機采用滑動摩擦的形式，可在無油潤滑、滴油潤滑以及改變負荷、速度、時間、摩擦配偶材料、表麵粗糙度、硬度等參數的各種情況下進行試驗，可用於測量軸承溫升、摩擦係數、磨損量、PV值等，該機主要用於評定塑料、粉末冶金、合金等軸承材料的適用範圍，測定軸承合理的配合間隙和PV值。可在浸油潤滑和無潤滑等不同狀態下試驗
二、結構及特點：
該機由試驗力加載係統、摩擦力測量係統、實驗裝夾係統、溫度測量係統、主軸係統、潤滑係統以及電氣控製係統等組成，具有如下特點：
◇ 本試驗機采用液壓加載試驗力，液壓站采用伺服閥控製，加載精確、穩定性好，可靠性高；
◇ 變頻電機通過變頻器控製帶動主軸旋轉，實現無級調速，橫扭矩輸出，轉速準確性好；
◇ 摩擦力采集采用高精度動態扭矩傳感器，於主軸軸向方向上采集摩擦力矩，有效提高了摩擦力測量的準確性與可靠性。
◇ 控製係統采用計算機及模塊控製，具有采集頻率高、控製精度好、穩定可靠、使用方便、數據便於輸出處理等優點。
三、主要用途：
◇ MPV-20B屏顯式PV摩擦試驗機，主要用於工程塑料、粉末冶金、合金軸承等材料摩擦磨損性能的評定，PV值測定，以及配合間隙、潤滑介質、摩擦配偶材料、表麵粗糙度、硬度等的合理性選定。
◇ MPV-20B型摩擦磨損試驗機，主要用於評定工程塑料、粉末冶金、合金軸承等材料的摩擦磨損性能，測定其PV值和選定合理的配合間隙、潤滑介質、摩擦配偶材料、表麵粗糙度及硬度等。
◇該機采用滑動摩擦的形式，可在無油潤滑、滴油潤滑以及改變負荷、速度、時間、摩擦配偶材料、表麵粗糙度、硬度等參數的各種情況下進行試驗，可用於測量軸承溫升、摩擦係數、磨損量、PV值等。
◇ 該機適用於摩擦學各專業領域，能滿足石油化工、機械、能源、冶金、航天等摩擦學研究的各行業用戶開發、檢測各種中高檔係列工程塑料、粉末冶金、合金軸承以及新興材料開發、新工藝研究等摩擦磨損測試的要求。
四、適用標準：
MPV-20B型摩擦磨損試驗機符合GB/T 7948-1987標準及塑料軸承極限PV試驗方法。
五、技術參數：
| 序號 | 項目名稱 | 技術指標 |
| 1 | MPV-20B屏顯式PV摩擦試驗機試驗力 | 300～20000N |
| 1.1 | 最大試驗力的20%以上試驗力的相對誤差 | ≤±1％ |
| 1.2 | 最大試驗力的20%以下試驗力的相對誤差 | ≤2N |
| 1.3 | 加卸試驗力平穩，無衝擊和脈動現象 | |
| 1.4 | 試驗力顯示分辨率 | 1N |
| 2 | 摩擦力拒（高精度動態扭矩傳感器測量） | |
| 2.1 | 摩擦力矩的測定範圍 | 0～50N.m |
| 2.2 | 從最大摩擦力矩的10%開始，摩擦力矩示值相對誤差 | ≤±2% |
| 2.3 | 摩擦力矩顯示分辨率 | 0.01N.m |
| 3 | 主軸轉速（變頻器控製無級調速，恒轉矩輸出） | |
| 3.1 | 主軸轉速範圍 | 100~2800r/min |
| 3.2 | 主軸轉速在100r/min以上時誤差 | ≤±5r/min |
| 3.3 | 在100r/min及100r/min以下時誤差 | ≤±1r/min |
| 4 | 試驗機時間顯示與控製範圍 | 1～99999s或min |
| 5 | 試驗機轉數顯示與控製範圍 | 999999999 |
| 6 | 輸入電壓 | 交流380V±10% |
| 7 | 主機額定功率 | 11kW |
| 8 | 試驗機長、寬、高（mm） | 約1600×1100×550 |
| 9 | 試驗機重量 | 約700 Kg |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
MPV-20B型摩擦磨損試驗機吊裝與安裝
一、吊裝
1、MPV-20B型摩擦磨損試驗機包裝按相互獨立部分可分為主機、電氣控製櫃及附件箱，相互獨立部分分別裝於各自的包裝箱內。主機一個包裝箱 ，電氣控製櫃一個包裝箱，附件箱裝於主機內部。在箱內它們用壓木、螺釘、繩帶等緊固，內放有防潮劑。
2、包裝箱外壁標有明顯的起吊位置，在開箱前應首先檢查外包裝是否完好。
3、打開包裝箱後，應先取出文件袋，內有使用說明書，合格證明書，裝箱單等全套隨機文件。
4、開箱後應及時檢查試驗機全套部分在運輸途中有無應震動而產生移動以碰壞等不良現象，再根據裝箱單核對附件、工具是否齊全。
5、MPV-20B型摩擦磨損試驗機起吊螺釘、附件、工具等用完之後要將其防入附件箱中。
二、安裝
1.安裝的基本要求
a.MPV-20B型摩擦磨損試驗機安裝的環境條件應符合規定要求；
b.留出電器管線直線地槽；
c.MPV-20B型摩擦磨損試驗機各部分間機器周圍應留有足夠的空間，以便於試驗機的安裝調試及維修。
2.主機的安裝
a.仔細解開試驗機各部位綁繩，並擦去MPV-20B試驗機各部件所塗的防鏽油。
b.MPV-20B型摩擦磨損試驗機主機應安放在混凝土基礎上，將主機搬運到基礎麵上，調整四個防震墊鐵應與基礎全麵接觸。
3.電控櫃的安裝
a.按要求將電控櫃置於主機右側。
b.按各接插件所標記的序號，一一對應連接。
c.調整好主機與主機間的距離，留有寬敞的地方，以利於MPV-20B型摩擦磨損試驗機調試及維護。
