- 產品介紹

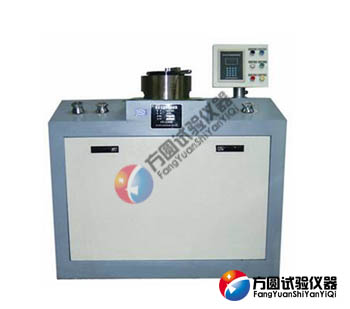

本GBS-60B數顯半自動杯突試驗機主要用於金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料 薄板和薄帶埃裏克森杯突試驗》的要求。采用液壓夾緊、液壓衝壓的複合油缸；試樣出現裂紋自動停車，易於觀察裂紋；有峰值記憶功能，即最大衝壓力、最大變形深度自動記憶；翻轉式夾具，衝頭及試樣更換、裝卸方便。
GBS-60B型為數顯半自動杯突試驗機，采用手動操作，手動調節試驗速率，光柵尺測量位移，單片微機記錄、運算數據並判斷停車。
主要技術指標：
|
規格型號
|
GBS-60B
|
|
可試鋼板厚度
|
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
|
|
板材最大寬度
|
100mm
|
|
衝頭最大行程
|
60mm
|
|
夾緊活塞行程
|
19-21 mm
|
|
最大衝杯負荷
|
60kN
|
|
最大夾緊負荷
|
25kN
|
|
模具規格
|
標準衝頭直徑：Φ20±0.05mm，標準墊模孔徑：Φ33±0.1mm
標準壓模孔徑：Φ27±0.05mm；（非標定做）
|
|
數顯分辨率
|
0.01mm
|
|
數顯方式
|
LCD數顯
|
|
顯示內容
|
夾緊力、衝壓力、位移及杯突值、速率
|
|
控製方式
|
手動調節速率、自動判斷記錄杯突值
|
|
結構特點
|
複合油缸、雙油泵供油、光柵尺測量
|
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
安裝與調整
1、GBS-60B數顯半自動杯突試驗機及其具箱等裝在試驗機包裝箱內，在開箱前應首先檢查外包裝是否完好。在開箱後應先取出技術文件，然後檢查包裝箱內各部件是否完好，並據裝箱單核對是否缺件。
2、把GBS-60B數顯半自動杯突試驗機置於堅固的平台上或水泥台上，用水平儀找正，調整四個調整螺釘，使機器處於水平位置。
3、GBS-60B數顯半自動杯突試驗機供電係統為三相380V（油泵電機）與兩相220V（主機）。主機必須有接地線。
試驗機工作條件
1、在室溫10℃-35℃範圍內，相對濕度不大於80%；
2、在穩固的基礎或工作台上，正確安裝；
3、在無震動的環境中；
4、周圍無腐蝕性介質；
5、電源電壓的波動範圍不應超過額定電壓的±10%；
6、GBS-60B數顯半自動杯突試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2% 。
