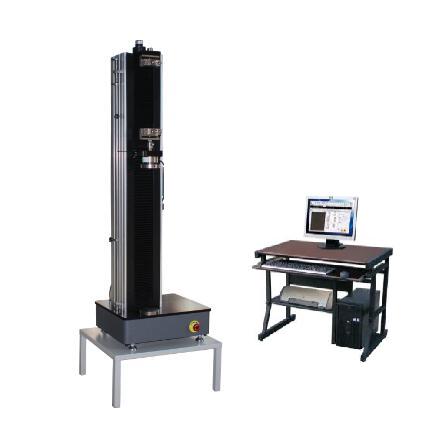

WDW-10GZ微機屏顯式複合材料電子萬能試驗機

一、產品性能特點：

   WDW-10GZ微機屏顯式複合材料電子萬能試驗機是根據GB/T2611-2007《試驗機通用技術要求》和GB/T16491-1996《電子式萬能試驗機》標準製造。本機外形美觀、操作方便、性能穩定可靠。

   本公司生產的微機控製電子萬能試驗機結合國外先進控製技術、精美的外觀設計、高效率的傳動係統構成高性能主機，控製係統采用世界流行的高速PCI2.2標準並行總線設計，采用美國BB公司放大器，AD公司的高速模數轉換器及CPLD構成數據采集係統高精度負荷傳感器構成測量係統。軟件采用世界比較流行的C.NET高級語言編寫升級簡單快捷。

  試驗機專業軟件可實現屈服強度(Fe)、抗拉強度(Rm)等數據和指標，計算機控製係統對試驗過程的控製和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。

本機適用於各種金屬、非金屬及複合材料的力學性能指標的測試，完全符合國家相關標準的要求。該機廣泛應用於建築建材、航空航天、機械製造、電線電纜、橡膠塑料、汽車製造、減震係統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、主要技術指標：

1.最大試驗力：10KN

2.準確度等級: 0.5級

3.結構形式：

4.試驗力示值允許誤差極限：示值的±0.5%以內

5.負荷測量範圍：20N-10000N

6.力分辨率：最大試驗力的1/300000

7.位移示值極限誤差：示值的±1%以內

8.位移最小分辨率：0.01mm

9.橫梁速度調節範圍：0.01～500mm/min

10.橫梁速度相對誤差：設定值的±1%以內

11.有效拉伸空間距離：400mm

12.有效壓縮空間距離：400mm

13.主機外形尺寸：420×280×1450mm

14.主機重量：100kg

15.供電電源：220V，50Hz，0.5KW

16.軟件及用戶界麵：WINDOWS操作環境下的軟件和交互式人機對話操作界麵

17.試驗過程及測量、顯示、分析、控製等均由微機完成

18.試樣破壞後，移動橫梁自動停止移動（或自動返回初始位置）

19.具有程控和機械兩級限位保護

20.當負荷超過額定值3～5%時，自動停機

三、測控係統功能特點：

（一）電路簡介

  全數字數據測控采集卡是基於PCI接口的微機內置式PCI試驗卡，符合PCI2.1規範。該卡可直接插入微機的任一PCI插入槽中，通過簡單的連線，直接連接到試驗機，即可實現微機自動測量與控製，真正做到即插即測。AD800萬能試驗卡集程控放大、A/D轉換、數字量I/O、計數及脈寬（PWM）、方波發生（SWP）等功能於一體，其係統結構可靠簡潔，並且具有十分良好的互換性。

（二）技術性能

   ·全係統采用數字化設計，安全、穩定、可靠、精度高

   ·全係統無任何可調器件，數字調零和測控參數自動標定

   ·係統集成CPLD運算器件，具備高速運算能力，實時處理數字信號

   ·本係統采用PCI2.1總線標準，易擴展、易升級而且做到“即插即用”

   ·集成精密儀器用程控放大器，自動換檔自動檢零。

四、軟件介紹：

（一）軟件主界麵


（二）軟件概述

  基於WINDOWS操作平台，軟件操作簡單、功能強大，人機對話式結構。采用標準的WindowsXP風格，操作簡單易學

  軟件采用模塊化設計，不同的試驗類型創建，試驗控製以及數據分析都有獨立的模塊，與主程序分離。可以適應多種試驗類型的試驗控製和數據處理。

  試驗數據可由用戶自行添加，個數不限，采用模板方式新建試驗記錄，方便快捷。

  自動完成試驗過程、判斷破型，自動記錄保存試驗數據。所有試驗數據以國際通用的XML格式保存

  高效的試驗數據管理功能，能按多種方式實現試驗數據的快速查詢、加載與刪除

  試驗結束係統自動分析、統計試驗結果，分析方式可由用戶自行設定

  靈活的報表編輯功能，為用戶提供了麵向圖形排版的專用報表編輯工具，簡單易學，能方便的打印試驗曲線及相關圖片、文字

  用戶可根據需要對試驗數據進行刪除

  用戶可以根據需要改變分析方法，數據可以根據本身需要自行修改修約方式

  專用的數據庫管理庫模塊

  同時記錄力-時間，變形-時間、位移-時間試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣

  提供多種報表打印接口，用戶可根據需要編輯任何格式的報表

  試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線

  試驗過程中實時顯示試驗曲線，試驗完成後試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來。

（三）軟件集成的部分國家標準或試驗方法

該套控製軟件現在已經集成了100多種金屬及非金屬國家標準或試驗方法，可以滿足客戶的多方麵試驗的需要，試驗報告方法可以根據客戶的需隨時進行定製和更新，這樣可以為客戶帶來極大的使用方便。

（四）數據查詢窗口

可對曆史試驗數據進行數據庫查詢，隻需輸入一定的條件，可以把試驗數據立即找到。

（五）自動標定窗口

力值和變形可以自動標定，在92国产精品午夜福利水蜜桃調試完成後，如果用戶感覺示值不準或者測控參數被改動，隻需點擊自動校正按鈕，係統參數就會恢複到調試時的狀態。

（六）係統的調零采用數字化設計

隻需用鼠標操作就可以對兩個采集通道進行調零，係統一般隻需一次調零即可，在正常使用情況下，係統會自動回到真正的零點。

（七）批量數據處理及批量報告打印窗口

可對一批同類試件進行匯總分析，對測控數據進行對比並計算平均值，可以對試件進行成批匯總打印。92国产精品午夜福利水蜜桃可以為客戶定製特殊的試驗報告。這些隻是多種形式的幾個代表。試驗報告也可根據用戶要求進行編輯打印並具有相關處理軟件（批量處理、控製編程器、MaxDoc報表處理器、MaxXls報表處理器等）。
